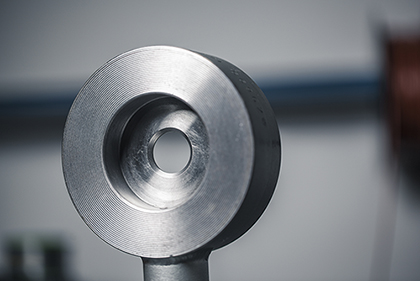

Mittalaipat ja suuttimet (ISO 5167)
Mittalaippa eli kuristinlaippa on markkinoiden yleisin kuristinelisovellutus, jolla voidaan mitata nestettä ja ilmaa pienissä virtauksissa. Mittalaippa asennetaan normaalisti paineluokkaan PN40 asti laippojen väliin ja mukana toimitetaan primäärisulkuventtiilit. Paineluokille PN64 ja PN100 tarvitaan kaksoissulkuventtiilit. Mittalaippa aiheuttaa aina pysyvän painehäviön virtaavaan aineeseen.
Suuttimet (ISA 1932 ja venturi) toimivat mittalaippaa suuremmissa virtausnopeuksissa. Niitä käytetään laajasti höyryn, mutta myös veden virtauksen mittaamiseen, pääsääntöisesti hitsausliitännöin. Suuttimet toimivat mittalaippaa paremmin epäpuhtailla nesteillä.
Mittalaipat ja suuttimet suunnitellaan ja mitoitetaan asiakkaan prosessiarvojen ja vaatimusten mukaan, ja valmistetaan normin EN ISO 5167 mukaisesti. Valitsemme mitoitusohjelman avulla oikean aukkosuhteen, jotta mittaukselle saadaan tavoiteltu tarkkuus. Määritämme myös vaadittavat suorat osuudet ennen ja jälkeen mittauksen.
Mittalaipat valmistetaan mitattavan prosessin vaatimista materiaaleista, jopa muovista. Mittalaippa voidaan toimittaa myös kompaktilaippana, johon on asennettu valmiiksi venttiiliblokki ja lähetin. Kompaktilaippaan voidaan tarvittaessa integroida myös lämpötilan mittaus.
Laskutusmittaustapauksissa mittalaite voidaan tarvittaessa kalibroida akreditoidussa kalibrointilaitoksessa. Valmistusohjelmaamme kuuluu myös ns. monireikälaippa eli vakioiva mittalaippa. Se ei kuitenkaan ole virtausmittausnormin mukainen ja tarkkuus on normin mukaista mittalaippaa huonompi.
Käyttökohteet
Lähes kaikkiin prosessiteollisuuden kohteisiin. Soveltuu sekä matala- että korkeapainelinjoihin.
EDUT
- Mittalaippa on yksinkertainen, edullinen ja kestävä koska siinä ei ole liikkuvia osia.
- Erittäin tarkka: Mittalaipan tarkkuus +/- 0,5 %, märkäkalibroitavissa +/- 0,3%:n tarkkuuteen. Suuttimien tarkkuus +/- 0,8 %.
- Helppo asentaa, asennusasento valittavissa
TEKNISET TIEDOT
- Tarkkuus:
- Mittalaippa ± 0.5 %
- Suutin ± 0.5 %
- Materiaalit: Normaali tai haponkestävä teräs, myös muita materiaaleja saatavana
- Asennus: Laippojen PN16-40, PN64, PN100 väliin tai hitsausliitäntänä putkistoon
- Liitäntä: Impulssiputkilla lähettimeen tai kompaktilaippaversiona suoraan lähettimeen
- Mitoitus: EN-ISO 5167 normin mukaisesti
- Asiapaperit: Mittakuva, CE merkintä, materiaalitodistukset ja mitoituslaskenta
- Asennuspituus: Valittavissa
