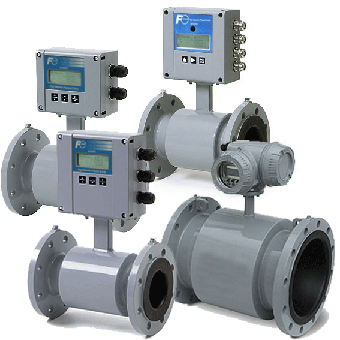

Fuji Magnetoflow M2000 virtausmittari
Fuji Magnetoflow M2000 on magneettinen virtausmittari, jonka toiminta perustuu magneettiseen induktioon. Virtausmittarissa olevat käämit muodostavat magneettikentän mitattavaan nesteeseen. Virtauksen kulkiessa magneettikentän läpi mittarin elektrodeille muodostuu jännite, jonka perusteella virtaus voidaan laskea.
Magnetoflow M2000 -mittari soveltuu kaksisuuntaisen virtauksen mittaamiseen, jossa johtokyky on yli 5 µS/cm (demineralisoidulla vedellä johtokyky yli 20 µS/cm). Mittarin huippuluokan tarkkuus (+/- 0,2 %) ja toistettavuus antavat erittäin luotettavan ja tarkan mittaustuloksen.
Mittarin käyttö on helppoa ja vahvistimen painikkeiden avulla mittarin ominaisuudet ovat nopeasti parametroitavissa. Näytön neljällä rivillä (20 merkkiä/rivi) esitetään tärkeimmät mittaussuureet sekä hälytykset. Mittari ei ole riippuvainen prosessiolosuhteista, kuten paineen, lämpötilan tai tiheyden vaihteluista, joten sitä voidaan soveltaa lukuisissa erilaisissa käyttökohteissa.
Fuji Magnetoflow M2000 on MID MI-001 -hyväksytty laskutusmittari, jonka monipuoliset ominaisuudet antavat parhaan mahdollisen mittaustuloksen sähköä johtavien nesteiden virtauksen mittaamiseen.
Käyttökohteet
Fuji Magnetoflow M2000 toimii sähköä johtavien nesteiden kaikentyyppisiin mittauksiin, kuten virtauksen mittaus, määrän laskenta, suunnan osoitus ja laskutusmittaus. Laite soveltuu eri teollisuuden aloille, kuten:
- Prosessiteollisuus
- Vedenkäsittely, vesilaitokset
- Elintarvike- ja lääketeollisuus
EDUT
- Erinomainen mittaustarkkuus, +/- 0,2 % lukemasta, mikä on markkinoiden parhaimpia.
- Ei liikkuvia osia, jolloin huollontarve on vähäinen eikä laite aiheuta painehäviötä.
- Laaja sovellusalue, putkikoot soveltuvat alueelle 6-2000 mm.
TEKNISET TIEDOT
- Käyttöjännite: 85-265 VAC, 45-65 Hz. Optiona 9-36 VDC
- Lähtösignaalit: 0/4-20 mA analoginen lähtö
- Pulssisignaalit: 1 open collector tulo. 2 open collector lähdöt (max 100 kHz), 2 relelähtöä (max 1 kHz)
- Tilatiedot: min/max hälytys, esiasettelu, virtaussuunta, vikatila
- Anturi: Erillinen vahvistin / anturi saatavissa
- Painikkeet: Kolme painiketta
- Väylät: Vakiona Modbus RTU SR232. Optiona: Modbus RS 485, M-Bus, HART, Profibus DP, Ethernet
- Mittausalue: 0,03-12 m/s
- Tarkkuus: +/- 0,2 % yli 0,5 m/s virtauksella
- Toistettavuus 0,1 %
- Suunta: Kaksisuuntainen mittaus
- Pulssi: Pulssin pituus 10 s saakka
- Lähtökanavat: Galvaanisesti erotettu, oikosulkusuojattu
- Nollapeitto: Aseteltavissa 0-10 %
- Näyttö: LCD 4 riviä, 20 merkkiä. Virtaus, laskurit, hälytykset
- Kotelo: Pulverimaalattu alumiiniseos
- Suojaus: IP 67
- Kaapelin läpivienti: Läpivientiholkki M20
- Ympäristön lämpötila -20…60 °C
- Hyväksynnät: MID MI-001, ACS, OIMLR49-1
- Datalogger: Tiedonkeruu optiona
Vuoraus
| Tyyppi | Putkikoko | Nesteen lämpötila |
| Neoprene | DN 20-500 | 0…80°C |
| Hard Rubber | DN 25-2000 | 0…80°C |
| PFA | DN 6-10 | -40…150°C |
| PTFE | DN 15-600 | -40…150°C |
| Halar | DN 300-1400 | -40…150°C |
