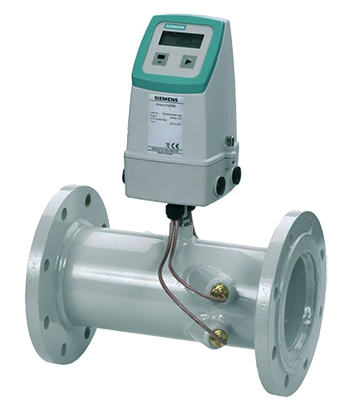

Siemens Sitrans FUS 380, FUE 380 virtausmittarit
Siemens Sitrans FUS/FUE 380 -virtausmittarit koostuvat neljästä anturista, jotka muodostavat kaksi ultraäänikeilaa. Kahden ultraäänikanavan mittausmenetelmän vuoksi mittaustarkkuus ja häiriöiden sieto ovat ensiluokkaisella tasolla. FUS 380 ja FUE 380 -mittareiden ominaisuudet ovat lähes samanlaiset, mutta FUE 380 on lisäksi hyväksytty energianmittauskäyttöön (MID MI004).
Kiinteästi putkeen asennettavaa mittaria voidaan käyttää itsenäisesti ilman ulkopuolista käyttöjännitettä laitteen akun avulla. Jännitesyötön kanssa akkua voi käyttää varmennuksena sähkökatkojen varalta. Akun kesto on noin kuusi vuotta.
Lähetinyksikkö voidaan toimittaa erillisenä tai kiinteästi mittaputkeen integroituna. Mittaustiedot ovat selkeästi esitetty mittarin näytöllä, ja yhden painikkeen parametrointi on nopeaa ja vaivatonta. Lähettimen muistitoiminto kerää mittaus- ja hälytystietoja mittauslokiin jopa 26 kuukauden ajalta. Tämä on merkittävä etu huolto- ja ylläpitotehtävien helpottamiseksi.
Vakiosignaaleina mittarissa on kaksi pulssilähtöä, mutta optiona on myös analoginen mA-signaali. Hyvän tarkkuuden (+/- 0,5 %) ja mitta-alueen 1:100 ansiosta mittarit soveltuvat lähes kaikkiin nestevirtausmittauksiin ja erityisesti laskutusmittauksiin (FUE).
HyXo vastaa kaikkien toimittamiensa laitteiden huolloista ja kalibroinneista, sillä ainoastaan kalibroitu ja testattu laite takaa käyttäjän turvallisuuden. Me huolehdimme laitteista koko elinkaaren ajan, ja tarjoamme myös varaosatoimituksen määräaikaishuoltoa varten, jolloin asiakkaamme Suomessa saavat yksilöllistä ja laadukasta palvelua suomen kielellä.
Käyttökohteet
Siemens Sitrans FUS/FUE 380 -virtausmittari on erityisesti suunniteltu kaukolämmön lämpöenergian mittaamiseen voimalaitoksissa ja lämpölaitoksissa. Mittari soveltuu erinomaisesti myös muihin virtausmittauskohteisiin, kuten:
- Lämpölaitokset.
- Vesilaitokset.
- Prosessiteollisuus.
EDUT
- Mittarissa ei ole liikkuvia osia eikä se aiheuta painehäviötä.
- Tarkkuus +/- 0,5 %.
- FUE 380 on MID-hyväksytty energialaskutuskäyttöön.
TEKNISET TIEDOT
- Tarkkuus: ± 0.5 % virtauksella 0.5…10 m/s
- Kaapelit: Anturikaapeleiden pituus: 5, 10, 20, 30 m
- Suunta: Kaksisuuntainen mittaus ja suunnan indikaatio
- Signaalit: 2 digitaalilähtöä, galvaanisesti erotettu. Optiona analoginen mA
- Akku: Kesto 6 vuotta (60 °C)
- Jännite: 87…265 VAC (50 … 60 Hz)
- Näyttö: LCD, 8 merkkiä, lisäksi 2 merkkiä ja symbolit tilatietoihin
- Operointi: Yhdellä painikkeella
- Lähetin: Erillinen tai kiinteä lähetinyksikkö. Lähettimen kaapelit max. 30 m
- Väylät: Modbus RTU/RS232, RS485
- Suojaus: IP67/NEMA 4X/6
- Putkikoko: DN 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200
- Paine: PN 16, PN 25, PN 40 EN 1092-1
- Lämpötilat:
- DN 100…DN 1200: Remote: 2…200 °C. DN 50…DN 80: Remote: 2…150 °C
- DN 50…DN 1200: Compact: 2…120 °C
- Ympäristön lämpötila: 0…60 °C
- Mittaputken materiaali:
- DN 100 … DN 1200: Carbon Steel EN 1.0345/P235 GH, painted in light-gray.
- DN 50 … 80: Die-cast bronze G-CuSn10/W2.1050.01 (EN1982)
- Virtausnopeus: DN 50…DN 1200: 9 m/s
