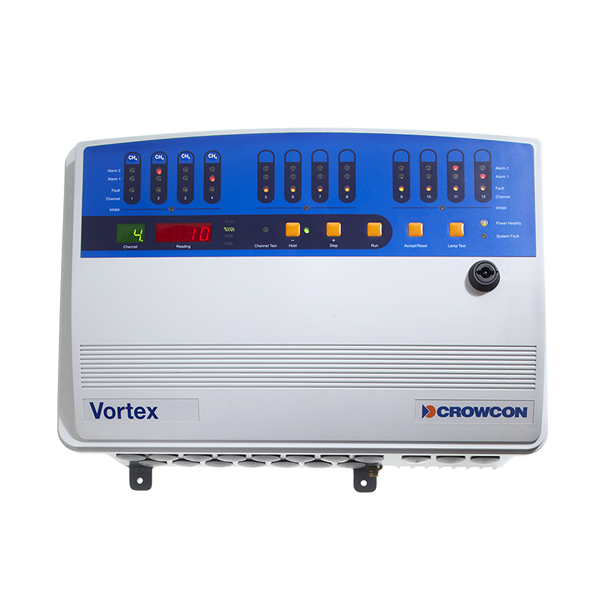

Crowcon Vortex -kaasuhälytinkeskus

Crowcon Vortex -kaasuhälytinkeskuksen avulla saadaan helposti jopa 12 kaasuhälyttimen lukemat kootusti yhteen paikkaan. Vortexin sisääntuloihin voi kytkeä kaikenlaisia, 0–5 V, joko 2 tai 3-johtimisia 4-20mA-laitteita, joille laite toimii samalla myös 24VDC-jännitelähteenä. Laite näyttää vuorotellen jokaisen hälyttimen lukemia omalla näytöllään ja ilmoittaa selkeästi, kun hälytysraja ylittyy.

Crowcon Vortex -kaasuhälytinkeskuksen omiin releisiin on mahdollista kytkeä ulkoisia merkinantolaitteita (esim. valo/ääni). Lisälaitteille on tarjolla 4 kpl omia 24VDC-jännitesyöttöjä. Käyttäjä pystyy määrittämään itse releiden toiminnan, sillä ne ovat vapaasti ohjelmoitavissa Panels Pro -ohjelman avulla. Myös muu laitteen konfigurointi tapahtuu Panels Pro -ohjelman avulla.

Vortexin päivittäinen käyttö tapahtuu helposti kannesta löytyvillä painikkeilla, joilla voi muun muassa kuitata hälytyksen ja siirtyä kanavalta toiselle manuaalisesti. Erilaisia huoltotoimenpiteitä, kuten hälyttimien kalibrointia, varten löytyvät painikkeet kannen sisäpuolelta.

• Mitat:
  • Vortex 470 x 306 x 170 mm
  • Vortex kehikko/paneeli
    Standardi 19” 3U
    Moduulit, tehonlähde ja akut asennetaan ulkoisesti erillisen kaapin sisään.
• Paino:
  • Vortex: 12 kg
  • Vortex kehikko/paneeli: Riippuu kokoonpanosta
• Kotelon materiaalit:
  • Vortex:
    Runko: alumiinia
    Etukansi: ABS-muovi
  • Vortex kehikko/paneeli: –
• Suojaus:
  • Vortex: IP66
  • Vortex kehikko/paneeli: Riippuu valitusta kokoonpanosta
• Kanavat: Jopa 12 (1-3 4-kanavaista input-moduulia)
• Käyttölämpötila: -10°C – +40°C
• Kosteus: 0-95% RH
• Sisääntulot:
  • Kaasuhälyttimet: 2 tai 3-johdin 4-20mA (sink/source), 0-5V (mV pellistori)
  • Liekin ja savunilmaisimet: 3 ketjua, jopa 20 laitetta per ketju
• Ulostulot: Ulkoisten merkinantolaitteiden ohjaus releiden avulla, neljä 24Vdc 0.5A lähtöä
• Releet:
  • Vortex: Jopa 24 SPCO kontaktia, 6A @ 250Vac (1–3 8-paikkaista relemoduulia)
  • Vortex kehikko/paneeli: Jopa 32 SPCO kontaktia
  • Rele moduulit:    Energised/de-energised, latched/non-latched, aikaviive, pulssit
  • Releet vapaasti ohjelmoitavissa ja mahdollista luoda voting grouppeja
• Digitaalinen kommunikointi:
  • DCS/PLC/PC:  RS-485 Modbus tai Profibus
  • Paikallinen ohjelmointi yhteys: RS-232 (konfigurointi ohjelma ja kaapelit saatavana)
• Event loggeri: Jopa 300 hälytystä, jännitesyöttö, vika ja järjestelmätapahtumat tallentuvat muistiin
• Paneelilta luettavat tiedot:
  • Kanavanumero:  2-numeroinen, Vihreät LEDit
  • Kaasulukemat: 4-numeroinen Punaiset LEDit
  • Mittayksiköt:  % LEL, ppm, % Vol, leikki
  • Jännitesyöttö:  Vihreä LED
  • Akut OK:  Vihreä LED
  • Kanavan hold-toiminto/automaattinen selaus:  Vihreä LED
  • Kanavan testaus tila:  VIlkkuva oranssi LED
  • Järjestelmä vika – eheysvahti:  Oranssi LED
• Hälytykset:
  • Ääni – sisäinen summeri
  • Valo – Hälytysrajat 1 & 2, punainen LED; Vika – kanavakohtainen, oranssi LED; Inhibit – Per alue, oranssi LED
• Jännitesyöttö:
  • AC syöttö: 110/120V & 220/240Vac (vaihdettavissa) 50-60hz 3.2A max
  • DC: 20-30Vdc
  • Vara-akut: 2Ah sisäinen
• Hyväksynnät:
  • Pienjännitedirektiivi: EN61010-1
  • EMC: Direktiivi 2014/30/EU: EN50270, FCC: CRF47 Part 15, ICES-003
• Toimintavarmuus: Hyväksyntä: IEC61508 (SIL1)
