Fuji M-Flow -ultraääni­virtaus­mittari

Fuji M-Flow -virtausmittari on putken päälle asennettava niin sanottu Clamp-On -virtausmittari. Fuji Electricin kehittämä edistyksellinen signaalien käsittelymenetelmä vähentää kuplien ja virtauksessa olevien häiriöiden vaikutusta. Menetelmä perustuu Fujin ABM (Anti-Bubble Measurement) -laskenta-algoritmiin. Algoritmin avulla kuplista aiheutuvien häiriöiden sietokyky on noin kymmenkertainen tavanomaisiin ultraäänimittausmenetelmiin verrattuna. Signaalikäsittelyn ansiosta kuplien osuus voi olla jopa 12 % vol, ilman että mittaus häiriintyy.

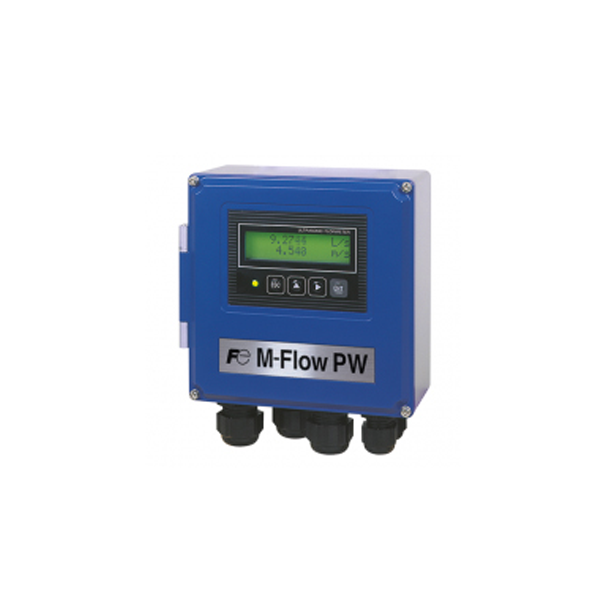

Fuji M-Flow -mittarin anturit kiinnitetään asennuskiskon avulla putkeen nopeasti ja vaivattomasti. Antureiden signaalikaapelit viedään vahvistimelle, jossa virtauksen tiedot on esitetty kahdella 16 merkin rivillä. Helppokäyttöisten painikkeiden ansiosta laitteen parametrointi on vaivatonta. Näyttövalikosta on pääsy myös kattavaan diagnostiikkavalikkoon.

Kompaktin kokonsa ja keveyden (0,8 kg) ansiosta M-Flow -mittari soveltuu erinomaisesti kaikkiin käyttökohteisiin ja kaikentyyppisille nesteille. Äänen kulkuaikaan perustuva menetelmä ei vaadi putkilinjan muutoksia.

Anturit asennetaan putken päälle, eikä mekaanisia muutoksia tarvita. Mittausmenetelmän ansiosta painehäviötä ei ilmene, ja huollon tarve on erittäin vähäinen.

Fuji M-Flow -virtausmittari soveltuu edullisempien käyttökohteiden mittaamiseen laadusta tai toiminnoista tinkimättä.

Käyttökohteet

Fuji M-Flow soveltuu kaikentyyppisten nesteiden virtausmittaukseen, kuten vesi, lauhteet, öljyt, polttoaineet, jäähdytysnesteet jne. Soveltuu myös sähköä johtamattomille nesteille ja eri teollisuuden aloille, kuten

• Kemian ja petrokemianteollisuus
• Vesilaitokset
• Voimalaitokset, kaukolämpölaitokset

Edut

• Vähäinen huoltotarve. Ultraäänimittaus ei aiheuta painehäviötä, ja laitteessa ei ole liikkuvia osia.
• Pienikokoinen ja kompakti. Asennus ei vaadi mekaanisia muutoksia putkilinjaan.
• Erinomainen häiriöiden ja kuplien sietokyky ABM signaalikäsittelyn ansiota.

• Mittausperiaate: Clamp-On -kulkuaikamenetelmä
• Putkikoko: 50-1200 mm
• Anturikaapelit: Anturikaapeleiden pituus 5 m vakio, optiona 60 m
• Tarkkuus: +/- 1,5 % lukemasta (Tarkkuus ja virtausnopeus riippuvat valitusta anturimallista)
• Nesteen lämpötila: -40°C – +120°C (Anturivalinnan mukaan)
• Mittausalue: +/- 0-0,3…10 m/s
• Materiaali: Lähetin, alumiiniseos
• Signaalit: 4-20 mA, kaksi digitaalilähtöä. Lähdöt parametroinnin mukaan
• Näyttö: Kaksirivinen, 16 merkkiä. Hälytysindikaatio punaisella
• Kieli: Englanti, Saksa, Ranska, Espanja sekä Japani
• Ominaisuudet: Nollatason asetus, vaimennus, nollaleikkuri, hälytys, lähdön vikatila, lähdön rajoitukset, kaksisuuntainen mittaus, virtauksen raja, esiaseteltava laskuri
• Väylä: Modbus RS-485, optiona
• Jännite: 20-30 VDC, 100-240 VAC, 50/60 Hz
• Tehon kulutus: AC 15 VA, DC 6 W
• Ympäristön lämpötila: Vahvistin -20…50 °C, anturit -20…60 °C
• Ympäristön kosteus: 90 % RH
• Suojaus: IP 66
• Mitat: Vahvistin 140 x 130 x 68 mm
• Hyväksynnät: LVD (2014/35/EU), EN 61010-1EMC (2014/30/EU), EN 61326-1, EN 55011, EN 61000-3-2 (A), EN 61000-3-3, EN 61326-2-3, RoHS (2011/65/EU), EN 50581
